“ArduFarmBot 2” – Sistema automático para irrigação e calor, agora com o NodeMCU e Blynk

3: Instalando o NodeMCU com o Arduino IDE

http://arduino.esp8266.com/stable/package_esp8266com_index.json

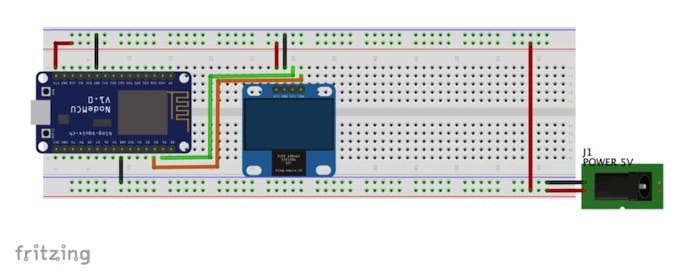

4: Instalando o Display OLED

Um grande companheiro para o nosso ESP-12E é o pequeno display do tipo OLED: SSD 1306. Ele será muito útil ao projeto, mostrando localmente os dados capturados, mensagens, etc. O modelo usado é um display de 128 x 64 pixels que se comunica via I2C, o SSD 1306, cujas principais características são:

• 128 pixels na horizontal por 64 pixels na vertical. Assim se você usar por exemplo, caracteres de  8×8 pixels, obteremos um display de “16X8” (8 linhas de 16 caracteres cada).
• Comunicação via I2C : se deve conectar ao NodeMCU I2C pins, usando:
  • SCL ==> D1 (equ. Arduino 5)
  • SDA ==> D2 (equ. Arduino 4)

Outra característica importante do SSD1306 é que você pode tanto alimentar-lo com 3.3V gerado diretamente pelo módulo nodeMCU, como via um Power Suppley externo de 5V, que será como faremos no projeto.

Uma vez conectado o display, você deve baixar e instalar sua biblioteca ao Arduino IDE. Nós usaremos a versão ACROBOT abaixo:

/***********************************************************************
* NodeMCU and OLED display "Hello World"
* Based on original code developed by: Makerbro at https://acrobotic.com/
* MJRoBot 12Oct16
************************************************************************/

#include
#include

void setup()
{
 Wire.begin();
 oled.init(); // Initialze SSD1306 OLED display
 oled.clearDisplay(); // Clear screen
 oled.setTextXY(0,0); // Set cursor position, start of line 0
 oled.putString(" MJRoBot.org");
 oled.setTextXY(4,0); // Set cursor position, start of line 4
 oled.putString(" HELLO, WORLD");
}

void loop()
{
}

5: Capturing Air Temperature and Humidity

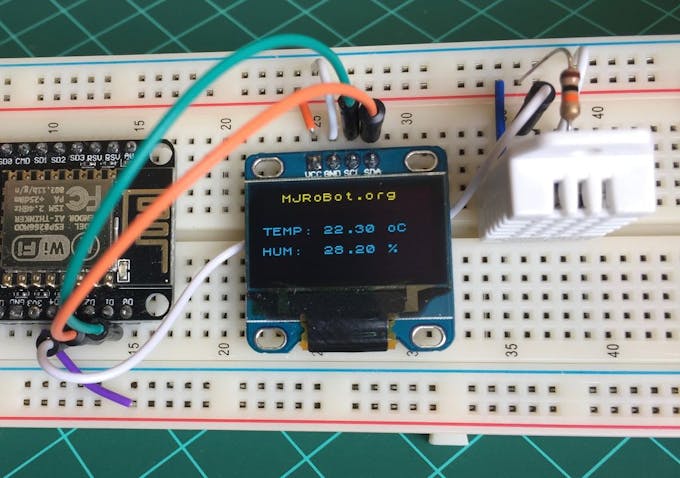

Um dos sensores mais utilizados para a captura de dados meteorológicos é o DHT22 (ou seu irmão, o  DHT11), um sensor digital de humidade relativa do ar e temperatura. Ele usa internamente um sensor capacitivo de humidade e um termistor para medir o ar circundante, gerando um sinal digital em sua saída de dados.

De acordo com a sua folha de dados (Datasheet), o sensor deve ser alimentado entre 3.3V e 5V (algumas especificações falam em até 6V max). Ele trabalha a partir de -40  a + 80 graus centígraods (algumas especs falam em + 125 ° C) com uma precisão de +/- 0,5 ° C de temperatura e +/-2% de umidade relativa. É importante ter em mente que o seu (“sencing period”) é em média de dois segundo (tempo mínimo entre leituras).

O site da Adafruit fornece uma série de informações sobre ambos, DHT22 e seu irmão DHT11. Para mais detalhes, visite a página:  Tutorial DHT22 / 11 .

O DHT22 tem 4 pinos (de frente para o sensor, o pino 1 é o mais esquerda):

• 1. VCC (5V externo)
  2. Saída de dados
  3. Não conectado
  4. GND (Terra)

6: Capturando a humidade do solo

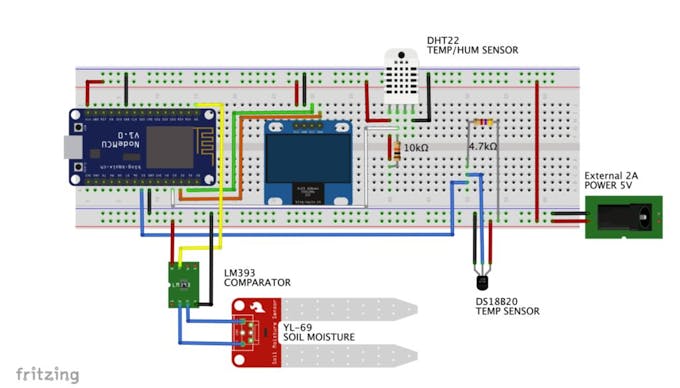

No projeto ArduFarmBot,  exploramos como trabalhar com um Higrômetro para medir-se a umidade do solo. Na ocasião, exploramos como desenvolver um sensor caseiro (que é o que mais gosto), porém aqui para explorarmos outras alternativas, usaremos um do tipo eletrônico, muito comum no mercado: o sensor YL-69 + LM393  (módulo comparador). O módulo LM393 tem 2 saídas, uma digital (D0) que pode ser configurada usando-se  um potenciômetro integrado e um analógico (A0). Este módulo pode ser tanto alimentado com 3.3V (o que é muito conveniente quando se trabalha com um NodeMCU), quanto com 5V externo.

O que vamos fazer, é instalar os 4 pinos do LM393  como abaixo:

• LM393 A0:    ao NodeMCU A0
• LM393 VCC:  ao  VCC  5V externo (ou ao NodeMCU D8) Vide Nota abaixo *
• LM393 GND: ao NodeMCU GND
• LM393 D0:    Não conectado

(*) É importante destacar que o correto é conectar-se o VCC do Sensor a um Pino Digital do NodeMCU, definido como saída, de maneira a que o LM393 seja “alimentado” somente quando precisemos de uma leitura. Isto é importante não apenas para economizar energia, mas também para evitar a corrosão das sondas. Utilizando-se um sensor caseiro como foi o caso no projeto ArduFarmBot original, o sensor funcionaría sem problemas, mas tendo-se que alimentar o módulo comparador, o NodeMCU apresentou problemas com o  “soilMoisterVcc” conectado. Assim, conectei o LM393 direto a VCC (5V) externo como mostrado no diagrama elétrico acima  o código não precisa ser alterado).

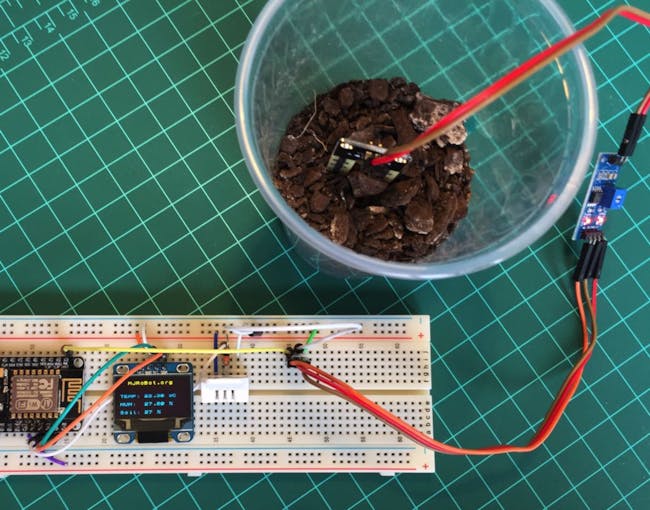

Abaixo, rotina para ler o sensor conectado à porta analógica:

/***************************************************
 * Get Soil Moister Sensor data
 **************************************************/
void getSoilMoisterData(void)
{
  soilMoister = 0;
  digitalWrite (soilMoisterVcc, HIGH);
  delay (500);
  int N = 3;
  for(int i = 0; i < N; i++) // read sensor "N" times and get the average
  {
    soilMoister += analogRead(soilMoisterPin);
    delay(150);
  }
  digitalWrite (soilMoisterVcc, LOW);
  soilMoister = soilMoister/N;
  Serial.println(soilMoister);
  soilMoister = map(soilMoister, 600, 0, 0, 100);
}

Alguns comentários sobre a rotina acima:

• O dado do sensor é capturado 3 vezes, tirando-se uma média das mesmas.
• Usamos MAP para configurar o intervalo em percentagem. Para definir os valores extremos, procedemos como abaixo:
  • Fazer um “curto-circuito” nas pontas de prova do higrômetro, isso equivalente a “100% de umidade”, o que gerará um valor de cerca de 0 na saída do ADC
  • Colocar o higrômetro”no ar”, se observa que o valor exibido no Serial Monitor, que em meu caso foi em torno de 600.

7: Capturando a temperatura do solo

Em minhas experiências com o ArduFarmBot, descobri que existe uma relação grande entre a a humidade e a temperatura do solo. Assim, deixarei aqui opcionalmente, um sensor para temperaturas de solo, caso que voce deseje se aprofundar no assunto. Mas importante ressaltar que para o acionamento do rego, usaremos somente a temperatura do ar, proporcionada pelo DHT22.

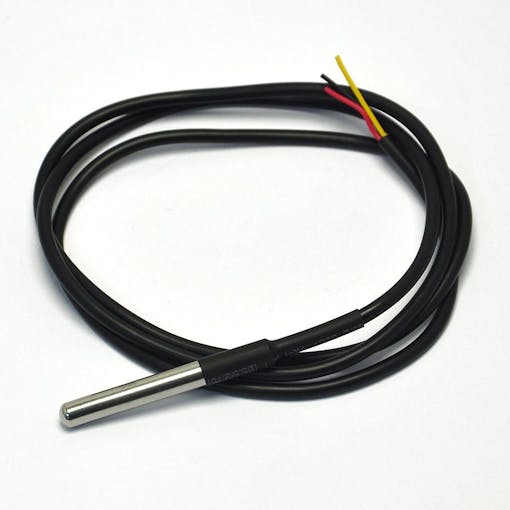

Usaremos no projeto, uma versão impermeabilizada do sensor DS18B20. Isso é importante, pois o usaremos um solo úmido. O sensor é isolado e pode tomar medidas até 100oC , como recomandado pela Adafrut.

O DS18B20 é um sensor digital, o que o torna ideal para o uso em longas distâncias! Estes sensores digitais de temperatura  tipo “1-Wire” são bastante precisos (± 0,5 ° C em grande parte da gama) e podem fornecer até 12 bits de precisão à partir de seu conversor digital-analógico integrado. Eles funcionam muito bem com o NodeMCU usando um único pino digital, e você pode até mesmo conectar vários sensores no mesmo pino, pois cada um possui um ID único de 64 bits gravado de fábrica, para poder diferenciár-los.

• O sensor funciona de 3,0 a 5,0V.
• O sensor tem 3 fios:
  • Preto: GND
  • Vermelho: VCC
  • Amarelo: dados de 1 fio

Aqui, você pode encontrar os dados completos: DS18B20 Datasheet

Para usar o DS18B20 com o IDE do Arduino, importe as bibliotecas abaixo e a s instale em seu IDE:

• OneWire (NOTE 1)

• DallasTemperature

Para testar o sensor, você pode usar o código “Simple.ino” incluído nos Exemplos da Biblioteca, como mostrado na foto acima. Carregue o código no seu NodeMCU e monitore a temperatura usando o Monitor Serial.

A foto acima mostra o resultado esperado. Segure o sensor em sua mão, você deve ver a temperatura mudar para cerca de 32 / 34oC.

NOTA1: A biblioteca OneWire DEVE ser uma versão especial, modificada para ser usada com o ESP8266, caso contrário você receberá um erro durante a compilação. Você encontrará a última versão no link acima ou no arquivo zip abaixo:

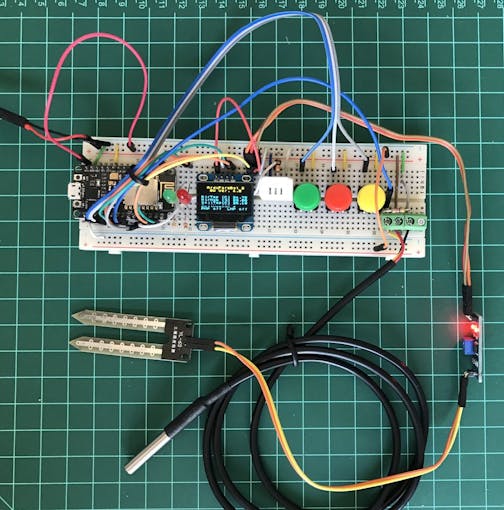

8: Completando o HW

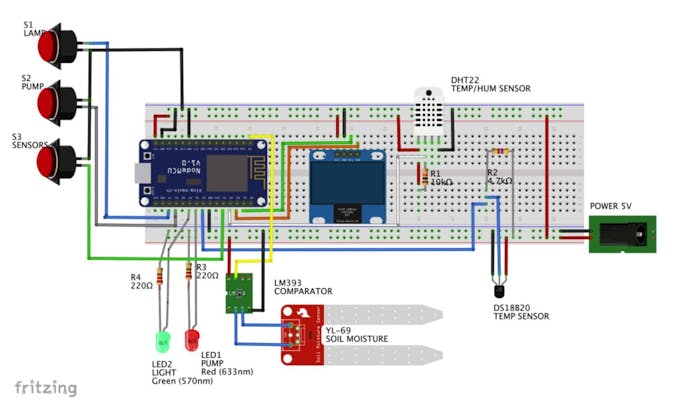

Seguindo o diagrama acima, complete o HW, instalando os botões e LEDs.

Lembre-se que ao usar os pinos que fornecem 3.3V do NodeMCU para alimentar outros dispositivos pode tornar o sistema instável devido ao consumo de corrente.Tudo bem quando temos somente um ou dois dispositivos externos, mas no caso de nosso projeto, vários componentes estão sendo utilizados. Verifique que todos os sensores (DHT22, DS18B20 e LM393 / YL69) e o Display OLED estão alimentados corretamente, através do 5V externo e o NodeMCU penas fornecendo os sinais de controle.

LEDs

Observe que os LEDs conectados ao NodeMCU são somente para serem usados como teste. Eles “simularão”, a bomba (LED vermelho) e a lâmpada (LED verde). Na configuração final, relés serão conectados a essas saídas como descrito na próxima etapa.

Botões

Com base nas leituras de sensores, um operador pode também decidir controlar manualmente a Bomba e / ou a Lâmpada. Para isso, três botões serão incorporados ao projeto:

• VERMELHO: Ctrl da bomba manual
• VERDE: Lâmpada manual Ctrl
• AMARELO: Botão para leitura e apresentação de dados dos sensores (será detalhado na próxima etapa)

Os botões funcionam em modo “alterno”, ou “Toggle”. Se um atuador estiver “LIGADO”, pressionar o botão irá desligár-lo e vice-versa. A lógica do botão será “normalmente fechada”, o que significa que a Entrada NodeMCU estará constantemente “HIGH”. Pressionando o botão, um “LOW” será aplicado no pino específico.

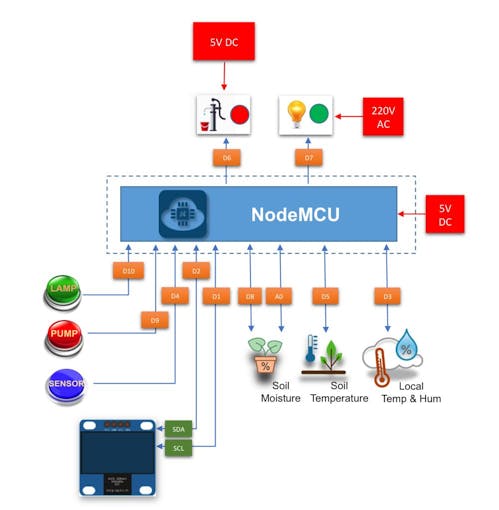

O Diagrama abaixo resume os pinos do NodeMCU e sua conexão aos dispositivos.

Para verificar se existe um “comando local”, ou seja se um botão foi pressionado, a função readLocalCmd() deve ser executada. Esta função lê cada botão, atualizando o status das variáveis correspondentes aos estados dos atuadores (pumpStatus e lampStatus). Observe que em vez de executar diretamente um comando digitalRead (pin), a função debounce(pin) é chamada. Isso é para evitar leituras falsas do botão. Se você quiser saber mais sobre o “debouncing”, visite o link:  Debouncing Tutorial.

/****************************************************************
* Read local commands (Pump and Lamp buttons are normally "HIGH"):
****************************************************************/
void readLocalCmd()
{
  boolean digiValue = debounce(PUMP_ON_BUTTON);
  if (!digiValue)
  {
    pumpStatus = !pumpStatus;
    aplyCmd();
  }

  digiValue = debounce(LAMP_ON_BUTTON);
  if (!digiValue)
  {
    lampStatus = !lampStatus;
    aplyCmd();
  }
}

No caso em que um botão é pressionado, outra função será chamada: aplyCmd (). E como o nome diz, esta aplicará o comando correspondente, ativando ou desativando os atuadores:

/***************************************************
* Receive Commands and act on actuators
****************************************************/
void aplyCmd()
{
  if (pumpStatus == 1)
  {
    digitalWrite(PUMP_PIN, HIGH);
    displayData();
  }
  else
      {
        digitalWrite(PUMP_PIN, LOW);
        displayData();
      }

  if (lampStatus == 1)
  {
    digitalWrite(LAMP_PIN, HIGH);
    displayData();
  }
  else
      {
        digitalWrite(LAMP_PIN, LOW);
        displayData();
      }
}

Considerações acerca do código:

Quando pensamos sobre o 4 grandes “grupo de tarefas” desenvolvidos até agora, podemos resumir-los em:

• Ler Sensores
• Ler Botões (comando local)
• Atuar na bomba / lâmpada
• Exibir dados

Perceberemos que o momento em que devemos realizar essas tarefas não são necessariamente os mesmos. Por exemplo, para ler os dados de temperatura e umidade do DHT 22, teremos que esperar pelo menos 2 segundos entre uma medida e outra, mas se esperamos alguns minutos, isto não fará diferença no projeto final. Para o sensor de umidade do solo, quanto menos medições fizermos, melhor (diminui a corrosão das sondas geradas por eletrólise). Mas quando pensamos nos atuadores, logo que pressionamos um botão, gostaríamos (e possivelmente precisaremos) de uma reação rápida.

Portanto, devemos usar aqui um “timer” para controlar corretamente o timing correto dessas tarefas. Poderíamos fazer isso usando o millis (), como fizemos no projeto ArdFarmBot original, mas aproveitaremos para conhecer outra ótima ferramenta, o SimpleTimer.h (siga as instruções no link ao lado para instalar a Biblioteca: SimpleTimer)

A biblioteca deve ser incluída no corpo principal do seu código, seguido de uma definição para o Timer do projeto:

  SimpleTimer timer;

Em seguida, defina os temporizadores:

  timer.setInterval(1000L, readLocalCmd);       // Read buttons at every 1 second
  timer.setInterval(2000L, getSoilTempData);    // Read Soil Temp at every 2 seconds
  timer.setInterval(2000L, getDhtData);         // Read DHT Sensor at every 2 seconds
  timer.setInterval(10000, getSoilMoisterData); // Read Soil Humidity at every 10 seconds
  timer.setInterval(10000, displayData);        // Display Data at OLED at every 10 seconds

9: ArduFarmBot 2,  “Contrôle Local”- Concluindo o código

Apresentando o Botão para Leitura dos sensores (“O amarelo”)

Como observamos na última etapa, precisaremos aguardar ciclos longos entre as medições do sensor de umidade do solo. Isto está bem para as nossas necessidades automáticas, mas para uma operação manual não vamos querer “esperar” 10, 15 ou mais segundos (ou mesmo minutos no caso real) para atualizar a leitura de um sensor. Também no mundo real, não faz sentido manter o display OLED “ACESO” ou “ON”, o tempo todo. Assim, o normal será “APAGADO” ou “OFF”.

Introduziremos esse 3 ª botão ao nosso projeto, o qual permitirá exibir os dados de leitura dos sensores a qualquer momento que quisermos, independentemente do tempo das leituras automáticas. Além disso, usaremos este mesmo botão para exibir dados no OLED quando os sensores forem atualizados. Abaixo da função readLocaCmd () alterada para interação com o novo botão:

/**************************************************************************
* Read local commands (Pump, Lamp and Sensor buttons are normally "HIGH"):
**************************************************************************/
void readLocalCmd()
{
  boolean digiValue = debounce(PUMP_ON_BUTTON);
  if (!digiValue)
  {
    pumpStatus = !pumpStatus;
    aplyCmd();
  }

  digiValue = debounce(LAMP_ON_BUTTON);
  if (!digiValue)
  {
    lampStatus = !lampStatus;
    aplyCmd();
  }

  digiValue = debounce(SENSORS_READ_BUTTON);
  if (!digiValue)
  {
    turnOffOLED = !turnOffOLED;
    if (!turnOffOLED)
    {
      oled.setTextXY(0,0); oled.putString("UPDATING SENSORS");
      getDhtData();
      getSoilMoisterData();
      getSoilTempData();
      oledStart();
      displayData();
    }else oled.clearDisplay(); //turn off OLED
  }
}

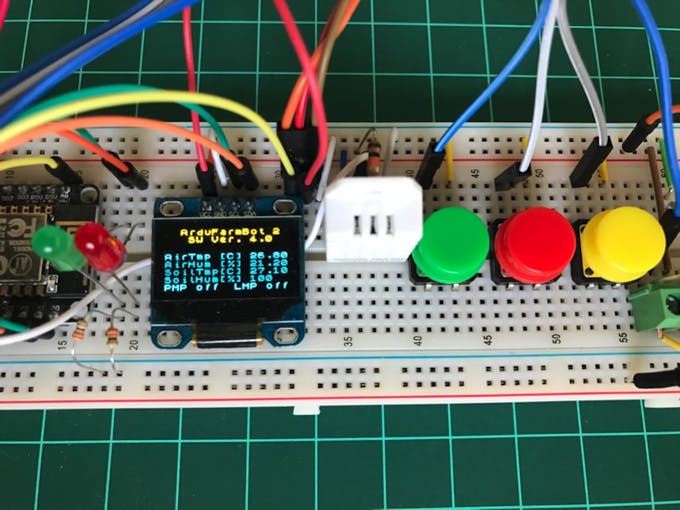

Neste ponto, todo o HW está completado (usando-se LEDs como atuadores) e temos portanto todas as peças de SW à serem montadas.

O vídeo mostra o ArduFarmBot 2, operando em modo Local e Manual:

10: Automatizando nosso sistema de jardinagem

Neste ponto, todos os componentes do HW estão no lugar e como se viu na etapa anterior, o ArduFarmBot 2 pode ser controlado localmente por um operador através dos botões. O que falta agora é definir-se a “lógica” que permitirá ao nosso sistema realizar a tarefa de irrigar a plantação automaticamente! Para isto, precisamos incluir algum “cérebro” ao nosso projeto.

Para começar, definamos o intervalo inicial onde funcionarão os sensores. Esses valores devem ser alterados mais tarde usando-se valores práticos a serem obtidos em uma plantação real:

Umidade do solo:

• “HÚMIDO”: Mais de 88% (não regar)
• “IDEAL”: Entre 66% e 88% (Onde queremos trabalhar) e
• “SECO”: abaixo de 66% (necessário ligar a bomba para aumentar a umidade)

Temperatura do ar:

• “FRIO”: Abaixo de 12oC (Ligar a lâmpada para gerar calor)
• “IDEAL”: entre 12oC e 22oC
• “QUENTE”: Acima d 22oC (não ligar a lâmpada)

Você deve levar em conta que cada tipo de semente possui um intervalo ótimo de temperatura onde germinarão mais rapidamente. Por exemplo, para tomates o tempo mínimo para germinar as sementes será de 6 dias em temperaturas entre 20 e 25 oC, sendo que esta quantidade de dias aumentará para temperaturas inferiores ou superiores (mais de 43 dias para temperaturas inferiores a 10oC e 9 dias para temperaturas superiores a 35oC.

Você poderá verificar mais informações sobre este relacionamento (Temp / dias de germinação) no link abaixo:

The effect of soil temperature on seeds germination

Uma vez de posse desses dados: temperatura do ar, umidade do ar, umidade do solo e temperatura do solo, poderemos construir uma matriz complexa definindo como queremos que o nosso sistema de jardinagem automático funcione. Na Etapa 7 do ArduFarmBot: Part 2 – “Estação Remota” – IoT, se desenvolveu uma abordagem em profundidade sobre a relação Sensor-Matrix. Nesta etapa porém, utlizaremos apenas relações simples para facilidade de entendimento.

Definamos os parâmetros à serem usados em nosso código:

/* Automatic Control Parameters Definition */
#define DRY_SOIL      66
#define WET_SOIL      85
#define COLD_TEMP     12
#define HOT_TEMP      22
#define TIME_PUMP_ON  15
#define TIME_LAMP_ON  15

TIME_PUMP_ON e TIME_LAMP_ON são definidos como o tempo em segundos que a bomba e a lâmpada devem permanecer LIGADAS durante a operação automática.

Com base nos parâmetros acima, pensemos em algumas suposições muito simples a serem implementadas no código:

• Se o solo estiver seco: (DRY) ==> Ligar a bomba (PUMP = ON)
• Se a temperatura estiver fria (COLD) ==> Ligar a lâmpada (LAMP = ON)

Manteremos a coisa simples e não exploraremos todas as possíveis combinações bem como o  papel dos demais sensores como a umidade do ar ou temperatura do solo na equação, como fizemos no projeto original. Isto ficará como “lição de casa”! 😉

O código:

Criemos uma nova função, que com base na leitura dos sensores lidará automaticamente com os atuadores, ligando / desligando a bomba e a lâmpada: autoControlPlantation (). Esta função conforme mostrado abaixo, será chamada em todas os ciclos de leitura de sensores:

/**************************************************************
* Automatically Control the Plantation based on sensors reading
**************************************************************/
void autoControlPlantation(void)
{
  if (soilMoister < DRY_SOIL)
  {
    turnPumpOn();
  }

  if (airTemp < COLD_TEMP)
  {
    turnLampOn();
  }
}

A função tem duas tarefas básicas:

• Controlar a bomba

• Controlar a lâmpada

Abaixo as duas funções de controle chamadas a partir da função autoControlPlantation ():

***************************************************
* Turn Pump On for a certain amount of time
****************************************************/
void turnPumpOn()
{
  pumpStatus = 1;
  aplyCmd();
  delay (TIME_PUMP_ON*1000);
  pumpStatus = 0;
  aplyCmd();
}

/***************************************************
* Turn Lamp On for a certain amount of time
****************************************************/
void turnLampOn()
{
  lampStatus = 1;
  aplyCmd();
  delay (TIME_LAMP_ON*1000);
  lampStatus = 0;
  aplyCmd();
}

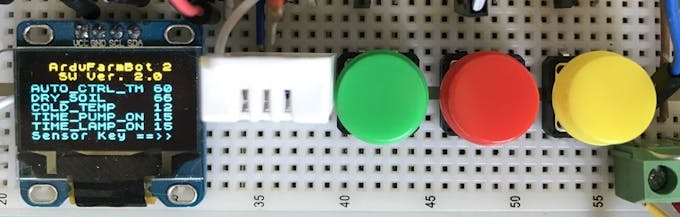

Por fim, usemos o botão Sensor Read (“amarelo”) para não só interromper o programa durante um certo tempo durante a inicialização, mas também para exibir os parâmetros iniciais mais importantes, como mostrado na foto acima.

Neste ponto, o ArduFarmBot está totalmente funcional em termos de HW e SW.

O vídeo mostra o ArduFarmBot 2, operando em modo Local e Automático:

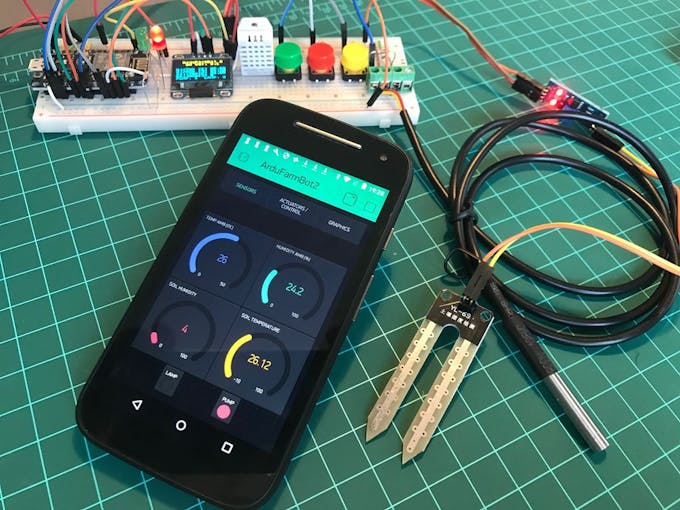

11: Criando a App BLYNK

É realmente muito fácil de se construir projetos IoT usando o BLYNK. A primeira coisa que você precisará, é ter a aplicação BLINK instalada no telefone e sua biblioteca instalada no IDE do Arduino. Se ainda não as tiver, siga os passos abaixo:

• Baixar o BLYNK app para o iPhone da Apple ou o Google Android
• Instale a Biblioteca do BLYNK para Arduino. Note que você vai baixar um arquivo zip (Há 5 arquivos lá que você deverá instalar manualmente em sua Biblioteca do Arduino).

Uma vez que o Arduino IDE é recarregado, você deve estar OK para começar a usar BLINK em seu projeto IoT.

Agora, vamos abrir o aplicativo “Blynk”  no smartphone:

1. Clique na tela Create New Project
2. De um nome para seu projeto (Por exemplo: “ArduFarmBot 2”)
3. Selecione o HW apropriado: NodeMCU
4. Anote seu código do Authorization Token (você pode enviar-lo por e-mail e copiar-lo em seu código):

   char auth[] = "YourAuthToken";

5. Pressione OK. Uma tela vazia cheia de pontos irá aparecer.
6. Clique na tela para abrir o Widget Box

OK, vamos tomar um momento e pensar sobre o nosso ArduFarmBot 2 Blynk App e definir quais serão os Widgets a serem instalados. Revisitando a especificação geral descrita na introdução do projeto, podemos resumir que o nosso aplicativo precisará:

• Ler todos os sensores e verificar o status dos atuadores
• Tomar ações remotas, como “ligar / desligar” a bomba e a lâmpada
• Enviar mensagens quando o sistema estiver “off-line” e / ou um atuador for ligado
• Registrar a história de leitura dos sensores

De maneira a organizar as coisa, vamos dividir as tarefas descritas acima em 3 Tabs:

• SENSORS

• ACTUATORS / CONTROL

• GRAPHICS

“Tabs” será o primeiro Widget a ser instalado. Uma vez selecionado, defina “Tab names” como acima.

Em seguida, entre em cada um dos Tabs criados e instale os Widgets como descritos abaixo:

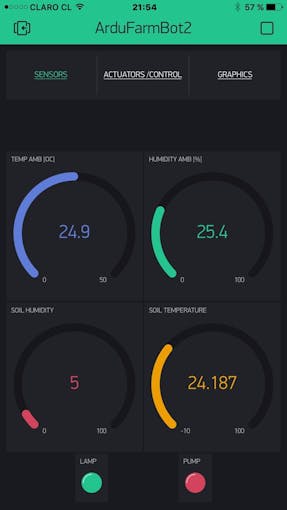

SENSORS

• Gauge: “Temp Air [oC]” Blue; input: V10 0 to 50; frequency: 5 sec

• Gauge: “Humidity Air [%]” Green; input: V11 0 to 100; frequency: 5 sec

• Gauge: “Soil Humidity [%]” Red; input: V12 0 to 100; frequency: 5 sec

• Gauge: “Soil Temperature[oC]” Yellow; input: V13 -10 to 50; frequency: 5 sec

• LED: “PUMP” Red; V0

• LED: “LAMP” Green; V1

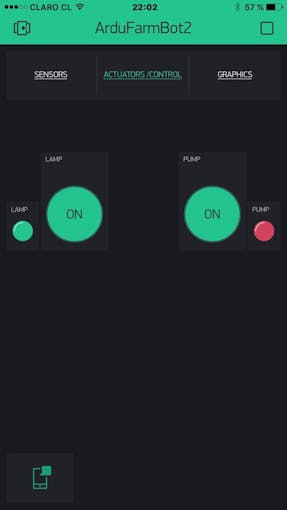

ACTUATORS / CONTROL

• Button: “PUMP” Red; output: V3 0 to 1; mode: Switch; label: on: ACT, off: OK

• Button: “LAMP” Green; output: V4 0 to 1; mode: Switch; label: on: ACT, off: OK

• LED: “PUMP” Red; V0

• LED: “LAMP” Green; V6

• Notifications: Notify When HW goes offline: ON

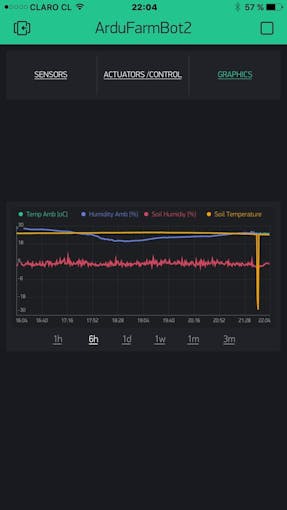

GRAPHICS

• Data to Show:

• V10 “Temp Air”

• V11 “Humidity Air”

• V12 “Soil Humidity “

• V13 “Soil Temp”

12: Alterando o código para introduzir as funcionalidades do Blynk

Para executar um aplicativo Blynk juntamente com seu código, você precisará:

• Incluir a biblioteca BlynkSimpleEsp8266 no início do seu código
• Durante o setup(), inicie com as credenciais do Blynk: Blynk.begin (auth, ssid, pass);
• Defina uma temporização para enviar dados locais para o servidor Blynk: timer.setInterval (5000L, sendUptime);
• Dentro do loop (), execute a função Blynk.run();
• Crie a função sendUptime (); Onde você introduzirá os dados do sensor a serem enviados ao Blynk Server: Blynk.virtualWrite (VirtualPin, dados do sensor);

O código final deverá incluir agora um novo arquivo: “StationCredentials.h”:

char auth[] = "YOUR PROJECT TOKEN"; // Blynk project: "ArduFarmBot2"
char ssid[] = "YOUR LOCAL WIFI NAME";
char pass[] = "YOUR WIFI PASSWORD";

Other considerations:

Para usar um Widget do tipo: “Virtual LED” na app do Blynk, você necessitará definir-lo no início do código:

WidgetLED PUMPs(V0);  // Echo signal to Sensors Tab at Blynk App
WidgetLED PUMPa(V5); // Echo signal to Actuators Tab at Blynk App
WidgetLED LAMPs(V1);  // Echo signal to Sensors Tab at Blynk App
WidgetLED LAMPa(V6); // Echo signal to Actuators Tab at Blynk App

Para acender ou apagar o LED relacionado com a Bomba (PUMPs LED) que está conectado ao virtual PIN V0 por exemplo, chame as funções correspondentes abaixo:

• PUMPs.on() ou

• PUMPs.off()

Incluiremos os comandos na função applyCmd (), de maneira que os LEDs na app Blynk irão imitar os LEDs reais de nosso projeto. Também deveremos incluir o comando: Blynk.notify (“Mensagem a ser enviada”); na mesma função applyCmd (), uma para a Bomba e outra para a Lâmpada. Abaixo, a nova função:

/***************************************************
* Receive Commands and act on actuators
****************************************************/
void aplyCmd()
{
  if (pumpStatus == 1)
  {
    Blynk.notify("ArduFarmBot2: Warning ==>> Pump ON");
    digitalWrite(PUMP_PIN, HIGH);
    if (!turnOffOLED) displayData();
    PUMPs.on();
    PUMPa.on();
  }
  else
      {
        digitalWrite(PUMP_PIN, LOW);
        if (!turnOffOLED) displayData();
        PUMPs.off();
        PUMPa.off();
      }

  if (lampStatus == 1)
  {
    Blynk.notify("ArduFarmBot2: Warning ==>> Lamp ON");
    digitalWrite(LAMP_PIN, HIGH);
    if (!turnOffOLED) displayData();
    LAMPs.on();
    LAMPa.on();
  }
  else
      {
        digitalWrite(LAMP_PIN, LOW);
        if (!turnOffOLED) displayData();
        LAMPs.off();
        LAMPa.off();
      }
}

Para receber um comando a partir de um botão (Widget button) incluído na app Blynk, uma função BLYNK_WRITE () deve ser definida fora de uma função, loop () ou setup (). Para isso foi criado o código abaixo, um para cada Botão Blynk (PUMP e LAMP):

/****************************************************************
* Read remote commands
****************************************************************/
BLYNK_WRITE(3) // Pump remote control
{
  int i=param.asInt();
  if (i==1)
  {
    pumpStatus = !pumpStatus;
    aplyCmd();
  }
}

BLYNK_WRITE(4) // Lamp remote control
{
  int i=param.asInt();
  if (i==1)
  {
    lampStatus = !lampStatus;
    aplyCmd();
  }
}

Abaixo, o vídeo mostra a operação automática do ArduFarmBot 2, agora incluíndo o Blynk:

13: Relés como atuadores

Como discutido na introdução, nosso objetivo final será cuidar de uma plantação. Com os dados fornecidos pelos sensores, vamos saber a temperatura do ar e do solo, umidade relativa do ar e o mais importante, quão “seco” está o solo. Com esses dados na mão, o nosso programa deve calcular se é necessário irrigar a plantação ligando uma bomba de água ou acender uma lâmpada elétrica para fornecer o calor adequado para a cultura.

Para isso, usaremos um pequeno módulo de relé de 5V tanto para a ativação da bomba quanto da lâmpada.

O circuito do diagrama do módulo de relé pode ser visto abaixo:

Pelo diagrama, devemos conectar :

• Power Supply 5V ==> (4) “Vcc”

• NodeMCU D6 ==> (3) “IN1” (Pump)

• NodeMCU D7 ==> (2) “IN2” (Lamp)

• NodeMCU GND ==> (1) “GND”

Dependendo do módulo de relés escolhido, os labels podem ser diferentes

Normalmente encontramos como saída, 3 pinos para cada relé: “NO” (“Normal Open“), “Ref” or “COM” (“Reference” or “Common“) and “NC” (“Normal Closed“). Usaremos o NO e o COM para cada relé.

No exemplo abaixo, o “COM” é o terminal para conectar ao pino positivo externo da fonte de alimentação de 5V(no caso da bomba (ou do 220VAC para a lâmpada). O “NO” será conectado à Bomba (ou Lâmpada).

No caso do relé escolhido e confirmado pelo diagrama acima, normalmente o IN1 e o IN2 devem estar em ALTO e sua ativação acontecerá com um nível BAIXO (menos de 2V). Com um nível BAIXO na saída do NodeMCU, a corrente fluirá de VCC para o pino D6 do NodeMCU, ativando a entrada do optoacoplador. O solenóide será acionado, “fechando” a saída NO (normalmente aberta) do relé, o que ligará a bomba.

Em relação a versão V3.0 do código desenvolvida na etapa anterior,  deveremos “inverter”a logica de acionamento dos atuadores (ou pinos digitais como saída). Os pinos D6 e D7 do NodeMCU deverão estar normalmente em HIGH. Assim a função de setup(), deverá ser alterada:

digitalWrite(PUMP_PIN, HIGH); // To be used with Relay module (inverted logic: normally HIGH)
digitalWrite(LAMP_PIN, HIGH); // To be used with Relay module (inverted logic: normally HIGH)

Também deveremos  alterar a função applyCmd():

/***************************************************
* Receive Commands and act on actuators
****************************************************/
void aplyCmd()
{
  if (pumpStatus == 1)
  {
    Blynk.notify("ArduFarmBot2: Warning ==>> Pump ON");
    digitalWrite(PUMP_PIN, LOW); // To be used with Relay module (inverted logic: activate with LOW)
    if (!turnOffOLED) displayData();
    PUMPs.on();
    PUMPa.on();
  }
  else
      {
        digitalWrite(PUMP_PIN, HIGH); // To be used with Relay module (inverted logic: normally HIGH)
        if (!turnOffOLED) displayData();
        PUMPs.off();
        PUMPa.off();
      }

  if (lampStatus == 1)
  {
    Blynk.notify("ArduFarmBot2: Warning ==>> Lamp ON");
    digitalWrite(LAMP_PIN, LOW); // To be used with Relay module (inverted logic: activate with LOW)
    if (!turnOffOLED) displayData();
    LAMPs.on();
    LAMPa.on();
  }
  else
      {
        digitalWrite(LAMP_PIN, HIGH); // To be used with Relay module (inverted logic: normally HIGH)
        if (!turnOffOLED) displayData();
        LAMPs.off();
        LAMPa.off();
      }
}

O código para o ArduFarmBot2 em sua versão “Remote and Automatic control”, usando o Blynk e relés (ativos com “LOW”)pode ser baixado desde meu repositório:  Github: ArduFarmBot2_Ext_Auto_Ctrl__V4_0

14: Teste real com o ArduFarmBot 2

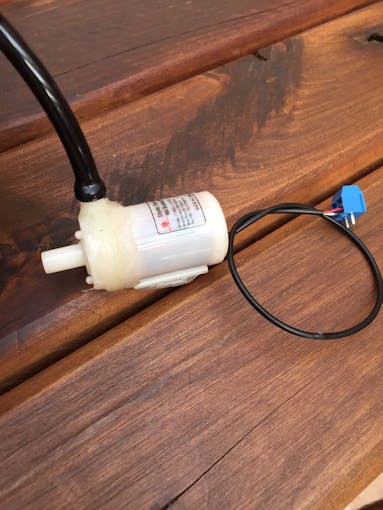

A Bomba escolhida é uma mini-bomba 5V DC para água (funciona “afogada”).

Você pode instalá-lo submerso em água ou “inline”. Usaremos o segundo método.

Ligue um dos fios da bomba ao relé IN1 e o outro ao pino de alimentação externa de 5V (+). Pegue o pino de alimentação (-) e ligue-o ao relé COM1.

O filme abaixo mostra o ArduFarmBot 2 operando em modo manual (local e remoto):

E finalmente, o vídeo abaixo mostra sua operação em modo automático:

15: Conclusão

Como sempre, espero que este projecto possa ajudar outros a encontrarem o seu caminho no emocionante mundo da eletrônica e do IoT!

Para obter os arquivos atualizados, consulte meu repositório: ArduFarmBot2 GitHub

Não deixe de visitar e seguir minha página: MJRoBot.org no Facebook

Saludos desde el sur del mundo!

Nos vemos em meu próximo post!

Obrigado

Marcelo
